Übersichtsbild mit Brandstellen
Es handelt sich bei unserem Container um eine mit Propangas betriebene Brandsimulationsanlage der Firma Dräger-Safety. Durch ein Wasserbad strömt das Gas in den Brandstellen an die Wasseroberfläche und wird dort von einem brennenden Zünder entzündet. Vom Leitstand überwacht und steuert ein Ausbilder die Anlage während der Übungen. Über eine Treppe vom Containerdach können die Übungsteilnehmer den Container betreten. Technische Daten:
Länge: 12,20 m
Breite:   2,48 m
Höhe:   3,20 m
Max. Temp. an der Decke:    650°C
Max. Temp. 1,50m Höhe:    250°C

In diesem Technikraum befindet sich im linken Bildteil die Gaszuführung und die Gasregelstrecke mit den Sicherheitseinrichtungen. In der Mitte der Lüfter für Brandraum 1. In diesem Raum befinden sich die Zünder und die Gasregelungen für Bett/Wandbrand und Flash-Over und den Motorbrand. Im rechten Bildteil oben befinden sich die Gasfeuerungsautomaten und unten die Nebelmaschine. Sie wird mit Nebelfluid aus dem weißen Kanister betrieben und vom Leitstand aus gesteuert.
Im kleinen Raum ist die Gastechnik für den Brandraum 2 untergebracht. Die Zünder und Regelungen für den Schreibtisch- und PC Brand, für den Treppenbrand, Herd und Fettüberlauf finden sich hier. In der Mitte des Raumes kann man den großen Lüfter für Brandraum 2 erkennen. Unten links der Schaltschrank, in dem die Nebelmaschine 2 untergebracht ist. Oben auf dem Dach befindet sich der Dacheinstieg als Zugang für die Übungsteilnehmer.

Im Leitstand unseres Containers befindet sich ein großer Schaltschrank, in dem sich die Elektroinstallation und die Steuerung der gesamten Technik befindet. Über ein TFT-Display mit Touchscreen kann der Ausbilder im Leitstand sämtliche Funktionen steuern und die Sicherheitstechnik überwachen. Durch 2 Sichtscheiben links und rechts kann er die beiden Brandräume einsehen.

  • 7 handbetätigte NOT-Aus-Taster
  • 7 Gasssensoren melden unverbranntes Gas, was zur automatischen Abschaltung und Notbelüftung des Containers führt
  • 3 Außentüren zum Verlassen des Containers und als Rettungseingang
  • Ein Ausbilder ist mit im Container
  • Ein Sicherungstrupp steht mit Wasser am Strahlrohr vor dem Container

Brandstellen
Treppenbrand Schreibtisch mit Monitor
Herdbrand(rechts) mit Überlaufbrand Bettbrand und Wandbrand
Eine befeuerte Brandstelle am Beispiel des Motorbrandes





Die Ausbildung
Die Ausbildung  findet im zeitlichen Rahmen von ca 4 Stunden statt und gliedert sich folgendermaßen:
  • Theorie
    Vorstellungsrunde - Begehung
    Sicherheitsbelehrung - Unterricht
  • Praxis
    "heiße" Ausbildung
  • Nachbesprechung
  • Gesamtzeit
 ca 45min.


ca 135min.

ca 45min.
ca 240min.
Die Ausbildungsziele stellen sich folgendermaßen dar:
  • Erkennen möglicher Gefahren beim Innenangriff
  • Sicheres Eindringen in den Brandraum
  • Korrekter Einsatz des Löschmittels
  • sichere Anwendung der korrekten Löschtechnik

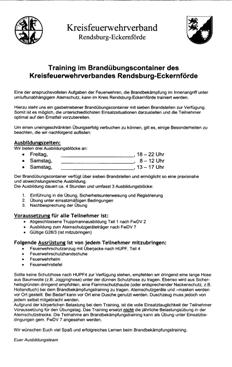

Merkblatt für Ausbildungsteilnehmer
Zur Information für die Übungsteilnehmer haben wir ein Merkblatt / Infoblatt zusammengestellt, damit ihr gut vorbereitet und mit der notwendigen Ausrüstung und den erforderlichen Unterlagen am Training teilnehmen könnt. Die Beachtung der Hinweise trägt entscheidend zu einem reibungslosen Ablauf der Ausbildung bei.

Euer Ausbilderteam

Bitte klickt auf das Bild links um das Merkblatt im PDF-Format zu öffnen.
